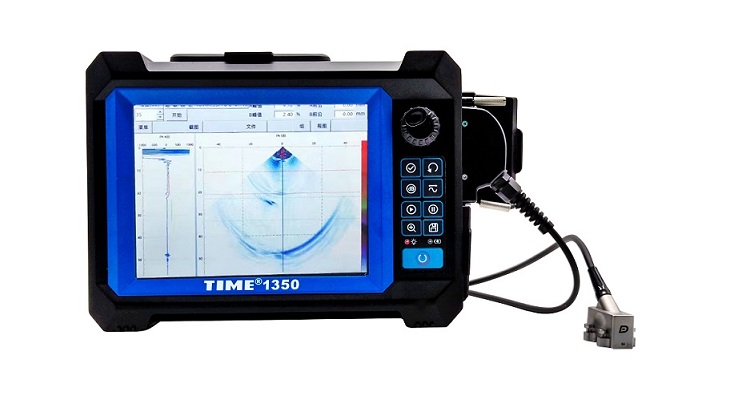

TIME1350相控陣超聲波檢測儀
產品名稱: TIME1350相控陣超聲波檢測儀
上架時間:2022.10.16
品牌名稱:時代
售前咨詢: 400-860-1787
產品優勢:
• 全國博士后流動站
• 國內外市場占有率高
• 國內先進的儀器制造企業
1
新品簡介
TIME1350 相控陣超聲檢測儀是公司首款相控陣超聲檢測儀。
儀器帶有 16 通道 64 陣元的相控陣超聲和 3 通道分時復用的常規超聲。相控陣超聲支持線掃、扇掃和實時全聚焦成像;高達 2ns 的相控延遲精度保障了成像質量;成像數據采用實時包絡處理,輔助多種圖像補償技術,成像效果優異。常規超聲通道支持 TOFD 檢測。
儀器配備 8.4 寸彩色液晶顯示屏,支持按鍵 + 撥輪 + 觸控多種操控;本機具備大容量存儲,可外擴 TF 卡存儲;具備以太網、 USB 、 HDMI 等接口,具備較強的數據處理、互聯互通、人機交互能力,具備良好的擴展性。
TIME1350
相控陣超聲檢測儀符合下列標準:
GB/T 42399.1-2023
無損檢測儀器 相控陣超聲設備的性能與檢驗 第
1
部分:儀器
ISO 18563.1-2022
無損檢測 相控陣超聲設備的性能與檢驗 第
1
部分:儀器
NBT 47013.15-2021
承壓設備無損檢測 第
15
部:相控陣超聲檢測
2
產品特點
•
便攜輕薄,功能強大
•
16
通道
64
陣元
的相控陣超聲檢測單元,可實現實時全聚焦成像
•
3
通道
的常規超聲單元,可實現
TOFD
檢測
•
2ns
相控延遲精度
•
相控陣成像采用實時包絡等多種圖像補償技術,成像效果優異
•
獨有的三倍孔徑功能,顯著提升空間分辨率
• 相控陣采用雙極性方波脈沖發射器
4
技術參數
基本規格
|
|||
|
產品外型尺寸(
mm
)
|
280x190x65
|
|
|
電池類型
|
鋰離子充電電池,
11.1V
|
|
|
電池工作時間(
h
)
|
5
|
|
|
操控
|
按鍵
+
撥輪
+
觸摸
|
|
|
防護等級
|
設計滿足
IP65
|
|
|
|
|
|
顯示及存儲
|
|||
|
顯示屏類型
|
彩色顯示屏,觸摸屏
|
|
|
顯示屏尺寸
|
8.4
寸
|
|
|
顯示屏分辨率
|
800x600
|
|
|
存儲介質
|
SD
卡存儲或
USB
擴展存儲設備
|
|
|
|
|
|
輸入輸出
|
|||
|
USB
接口
|
4
個
USB2.0
|
|
|
以太網
|
千兆
以太網
|
|
|
視頻輸出
|
1
個
HDMI
|
|
|
編碼器接口
|
2
軸正交編碼器
|
|
|
數字輸入輸出
|
4
輸入
4
輸出
|
|
|
|
|
|
波束成型
|
PA
|
UT
|
|
|
通道數
|
16
|
3
發射,
1
接收分時復用
|
|
晶片數量
|
64
|
無效
|
|
聚焦法則
|
512
|
無效
|
|
發射延遲范圍
|
0~16us
,步距
2ns
|
無效
|
|
接收延遲范圍
|
0~16us
,步距
2ns
|
0~3000us
,步距
8ns
|
|
掃查類型
|
線掃、扇掃、
TFM
|
可支持
TOFD
檢測
|
|
|
|
|
脈沖發生器
|
PA
|
UT
|
|
|
脈沖形狀
|
雙極性方波脈沖
|
負方波脈沖
|
|
脈沖電壓
|
最大
+-100V
|
100~400V
,
10V
步距
|
|
脈沖寬度
|
32~1000ns
|
32~1000ns
,步距
8ns
|
|
脈沖上升下降時間
|
不大于
10ns
|
不大于
10ns
|
|
輸出阻抗
|
不大于
50
歐姆
|
不大于
50
歐姆
|
|
重復發射頻率
|
最高
10kHz
|
最高
4kHz
|
|
|
|
|
接收器
|
PA
|
UT
|
|
|
增益范圍
|
0~80dB
,
0.1dB Step
|
0~110dB
,
0.1dB Step
|
|
系統帶寬
|
0.5~15MHz(-3dB)
|
0.5~20MHz(-3dB)
|
|
垂直線性誤差
|
±
2%
|
±
2%
|
|
放大器精度(
dB
)
|
20dB
內
+-1dB
|
20dB
內
+-1dB
|
|
動態范圍(
dB
)
|
70
|
100
|
|
|
|
|
數據采集及處理
|
PA
|
UT
|
|
|
采樣率
|
最高等效至
125MHz
|
最高等效至
250MHz
|
|
采樣點數
|
4096
點
|
16384
|
|
平均次數
|
無
|
無、
2
、
4
、
8
、
16
、
32
、
64
、
128
|
|
檢波
|
正半波、負半波、全波、射頻
|
正半波、負半波、全波、射頻
|
|
濾波頻帶
|
8
種濾波頻帶可選
|
8
種濾波頻帶可選
|
5
基本配置
»
相控陣超聲檢測儀
1
臺
»
充電電池
1
塊
»
適配器
1
個
»
說明書
1
份
6
選購件
»
相控陣探頭
5L16-0.6x10
»
相控陣探頭
5L64-0.6x10
»
相控陣探頭
2.5L16-1.0x10
»
相控陣探頭
10L16-0.3x5
»
楔塊
Sxx-N0L
»
楔塊
Sxx-N55S
»
楔塊
Sxx-N60L
»
直探頭
\2.5MHz\
φ
20\Lemo00
插頭
»
斜探頭
\5MHZ\8
×
9\K2\Lemo00
插頭
